【電纜故障測試儀】原理
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
電纜故障測試儀是維護種電纜的重要工具，它能夠迅速地找準故障點并及時排除故障，確保電纜線路的正常運行， 保證有線通信和輸送的暢通。目前市場上常用的電纜故障測試儀多屬于智能型，其工作原理及組成介紹如下：
A、電纜故障測試儀的基本原理
根據故障的探測原理，當儀器處于閃絡觸發方式時，故障點瞬時擊穿放電所形成的閃絡回波是隨機的單次瞬態波形，因此測試儀器應具備存儲的功能，可捕獲和顯示單次瞬態波形。HT-TC電纜故障測試儀采用數字存儲技術，利用高速A/D轉換器采樣，將輸入的瞬態模擬信號實時地轉換成數字信號，存儲在高速存儲器中，經CPU微處理器處理后，送至LCD顯示控制電路，變?yōu)闀r(shí)序點陣信息，于是在LCD屏幕上顯示當前采樣的波形參數。
當儀器處于脈沖觸發方式時，儀器按一定周期發出探測脈沖加入被測電纜和輸入電路，即時啟動A/D工作，其采樣、存儲、處理和顯示與前述過程相同。LCD顯示屏上應有反射回波。
B、電纜故障測試儀的組成
電纜故障測試儀是以微處理器為核心，控制信號的發射、接收及數字化處理過程。
微處理器完成的數字處理任務包括：數據的采集、儲存、數字濾波、光標移動、距離計算、圖形比較、圖像的比例擴展，直到送LCD顯示。也可根據需要由通訊口與PC機通訊。
脈沖發生器是根據微處理器送來的編碼信號，自動形成一定寬度的邏輯脈沖。此脈沖經發射電路轉換成高幅值的發射脈沖，送至被測電纜上。
高速A/D發生器是將被測電纜上返回的信號經輸入電路送高速A/D采樣電路轉換成數字信號，后送微處理器進行處理。
鍵盤是人機對話的窗口，操作人員可根據測試需要通過鍵盤將命令輸入給計算機，然后由儀器完成某一測試功能。

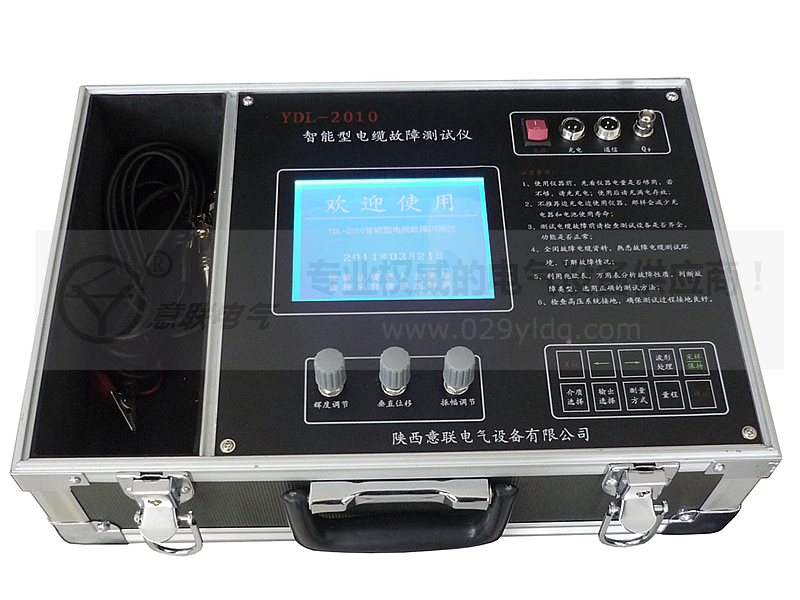

智能電纜故障智能測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的準確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。本儀器采用了多種故障探測方式，應用當代先進的技術成果和器件，采用計算機技術及特殊性電子技術，結合長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。
電纜故障測試儀可測試35KV以下各種型號不同電壓等級的銅、鋁芯電力電纜和市話電纜的各種故障。常見的油侵紙電纜、交聯乙烯電纜、不滴流電纜和塑料電纜四種常用電力電纜的電波傳播速度已經在儀器中預置，一些特殊電纜的電波傳播速度可在現場利用鍵盤臨時預置，電纜長度及故障距離無須人工換算，由儀器自動換算并顯示故障距離。
C、應用范圍及用途
此電纜故障檢測儀可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏，高阻閃絡性故障和電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。
