電纜故障測試儀如何測速度
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
電纜故障測試儀如何測速度，電纜故障測試儀使用范圍：使用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃路性故障。
電纜故障測試儀測試距離：長不小于40Km
短測試距離(盲區)：1～5m
體積：300×400×180mm(長×寬×高)。

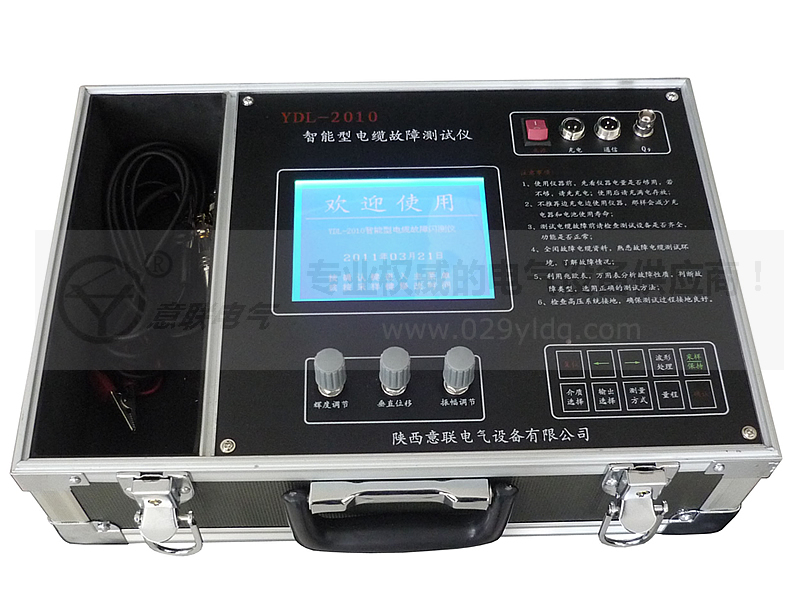

電纜故障測試儀面板及操作功能：
計算機USB通信接口：現僅供專業生產技術人員調試和錄入程序使用。
電纜故障測試儀指示燈：分別為：充電、欠壓、脈寬(0.2/2)。
測量誤差：粗測誤差±1% 定點誤差±0.2m
工作方式：低壓脈沖、支流高壓閃測及沖擊高壓閃測。
采樣速率：25MHz。
機內發送脈沖寬度與幅度：0.2us, 100～120V； 2us, 150～160V。
存儲容量：8Kbyte并可分成兩個存儲區，存儲和顯示兩次采樣波形進行比較測量。
顯示分辨率：V/50米、V為傳播速度m/us。
顯示方式：320×240 LCD液晶帶背光顯示。
打印方式：機器主面板設微型打印機記錄測試日期及測試波形數據。
電源與功耗：AC 200V± 10%或機內直流供電，功耗不大于10W； DC 6V(7AH)功耗不大于6W。
輸入輸出插座：儀器使用BNC-50KY(Q9)插座，連接電纜線用于測試信號的輸入輸出。
輸入振幅：用于調節輸入、輸出脈沖幅度大小。使用時應根據屏幕顯示波形進行調節。調節過小時，脈沖反射很小，甚至無法采樣。調節過大時，反射脈沖相連與基線無交點甚至基線會變成斜線。一般采樣前，輸入振幅旋鈕旋轉1/3左右，然后根據波形大小在進行調節，重新采樣。
對比度調節旋鈕：調節此旋鈕，使字跡顯示清晰，無條紋和背景干凈為宜。
脈寬選擇按鈕：該鍵抬起時，儀器輸出0.2uS脈沖；該鍵按下時，一起輸出2uS。電纜實測時一般優先用0.2uS測試，無反射后反射過小時，再用2uS測試。
電源開關：電纜故障測試儀使用帶指示開關。
顯示屏：電纜故障測試儀用320×240點陣式夜晶帶背光顯示屏，用于顯示操作菜單、測試波形、測試結果、日期等內容。
微型打印機：本儀器采用4針24行微型打印機。用于打印測試波形，測試數據及測試日期等。
SEL鍵：自檢鍵，按下此鍵打印機打印自檢數據參數，用于檢查打印機頭及驅動電路好壞。
LP鍵：上紙鍵，按下此鍵上紙機構動作，打印針停止工作。打印機更換打印紙時使用此鍵。
鍵盤功能介紹：
電纜故障測試儀使用14個輕觸按鍵作為控制功能鍵，其中有12個是雙功能鍵，各鍵功能如下：
0-9數字鍵：上電復位時，數字鍵可以鍵入年、月、日，在測試狀態(非菜單狀態，下同)，測故障、測全長，當屏幕左上角顯示“鍵入速度000"時，用數字鍵可以鍵入已知速度值；在脈沖速度狀態，用數字鍵可以鍵入已知電纜長度。總之，當屏幕提示需鍵入數據時，0-9鍵就為數字鍵，否則就為其它功能鍵。
單雙波形顯示選擇鍵：按此鍵可以使屏幕由雙波形顯示轉為單波形顯示(雙波形顯示時，顯示屏上半部顯示2波形，下半部顯示1波形)，并隨意轉換，本儀器上電(復位)后，默認為上下雙波形顯示、并對存儲區1(1波形)進行操作形式，按此鍵一次將變?yōu)槿聊粏尾ㄐ物@示方式。
該儀器有兩個存儲區，上電(復位)后，默認存儲區1存儲數據，當選擇對存儲區2(波形2)進行操作時，會在第二波形顯示區(屏幕上半部)出現前次采樣波形，屬于正常現象，重按采樣鍵，本次采樣波形將取代上次存儲波形。
1/2上下波形選擇鍵：儀器內部有兩個波形存儲區，用此鍵可隨意選擇其中之一為主進行操作(包括采樣、擴展、打印等)。儀器上電復位后，自動默認對存儲區1(1波形)進行操作(雙屏顯示時屏幕下半部顯示存儲區1波形，波形前有“1"或“2")。當按動此鍵后，將對存儲區2(波形2)進行操作，再按此鍵又變?yōu)閷?duì)存儲區1波形操作，依次類推。
起點鍵：在測試狀態屏幕有波形顯示時，當光標移動到測試波形定標起點時，按起點鍵確認波形計算起點。然后移動光標到波形終點，顯示測試數據。當光標前后移動時，顯示數據隨之變化。
光標移動鍵()()：按此二鍵豎形光標將下面的波形向上或向下移動，用于波形的重和合分離。()()光標左右移動鍵：按此二鍵光標將向左、向右移動。
快/慢鍵(←)(→)：按一下，波形下方出現1時，()()鍵為快動鍵，按動一次光標移動8個點陣單位；當波形下方出現2時，()()鍵為慢動鍵，按動一次光標移動1個點陣單位。
采樣鍵：在測試狀態，按采樣鍵后，儀器處于等待狀態。當?shù)蛪好}沖信號或高壓閃絡脈沖信號到來并觸發控制電路之后，儀器開始工作，記錄脈沖反射信號并處理顯示，在重新按動采樣鍵后，本次采樣波形將取代上次存儲波形。
故障測試時，應先重新調整輸入振幅大小后再按采樣鍵。重復幾次操作，直到顯示波形標準為止。
擴展鍵：在非鍵入數狀態，此鍵為擴展顯示波形功能鍵。按此鍵將顯示波形橫向擴展13倍。每按一次，波形擴展1倍，當顯示屏右上角顯示01時，波形已擴展13倍。再按此鍵又恢復波形壓縮狀態。
速度鍵()：回車與速度鍵為同一鍵。當用數字鍵鍵入了速度值與電纜長度值時，必須按“"(回車)鍵對數據確認，否則機器處于等待狀態無法工作(不采樣)。在測試狀態，測故障、測全長時，此鍵用于選擇存入儀器中的四種常用傳輸速度值。當連續按此鍵，屏幕右上角提示變?yōu)殒I入速度000值時，利用數字鍵可以鍵入被測試電纜的傳輸值，鍵入完畢后按回車確認。
閃測設定的四種電纜的波速為：
油浸紙電纜： V=160m/Us 聚氯乙烯電纜： V=184m/uS
交聯聚乙烯電纜：V=172m/uS 不滴流電纜： V=144m/uS
如果需要重新確定起點光標，可以用擴展鍵將波形壓縮或擴展，然后移動光標到波形起點，按起點確認，移動光標，屏幕重新顯示測試數據。
打印鍵(←)：當用數字鍵入年月日、速度、長度時，若鍵入數據錯誤，按此鍵可以修改錯誤數據，按一次由右向左修改一位，修改后顯示數據為“0"，可重新鍵入正確數據。打印功能：在測試狀態，按該鍵打印機工作。操作時，應在正常測試波形顯示并確定光標起點、光標終點后再按打印鍵，打印機將打印主操作波形及測試數據。
復位鍵：為系統硬復位鍵，儀器無論在任何狀態，按此鍵將返回到主菜單。
電源輸入插座：本儀器使用50Hz、220V交流電源供電，在充電和測試路 徑時使用，插入電源即儀器處于充電狀態。充電時間根據電池剩余電量多少，充電時間不確定。電池充滿電后，儀器自動保護。
通過上面各部件及按鍵功能介紹，基本上就可掌握測試儀使用方法。
電纜故障測試儀操作菜單介紹
開機，上電復位后顯示*畫面為版權標志
開機狀態示意圖。
當依次鍵入年月日自動進入第二畫面，或者按“復位"直接進入工作選擇菜單。
“工作選擇"菜單
“脈沖"方式菜單，由主菜單選1則進入脈沖菜單。
根據實際測試需要原則按鍵選擇。
