電纜故障測試儀 kvdl-i說明書（使用指南）

電纜故障測試儀 kvdl-i說明書（使用指南）

A、使用范圍：

    KVDL-I電纜故障測試儀是停電測試，不論被測電纜的電壓等級是多少，都可以測試。被測對象包括：低壓通信電纜、路燈電纜、民用220V、380V電線、10kV、35kV、110kV、220kV）。本儀器沒有防爆證，對于礦井下的電纜，要運出地面進行測試。

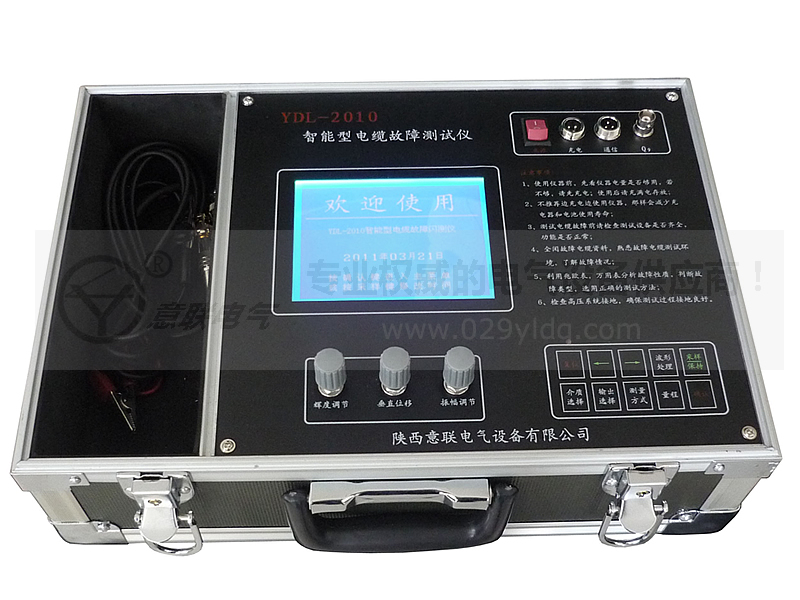

B、產品概述：

    KVDL-I采用脈沖法和高壓閃絡法測試。測試結果是一個故障距離，配KVDL-II電纜尋跡故故障定位儀、KVDL-III直流高壓裝置，可測量類型包括了所有類型的故障：短路、斷路、接地、高阻。

C、產品特點

測試故障安全、迅速、準確。
測試精度高，儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為0.1m，探測盲區為1m。
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。
具有波形及參數存儲功能。
具有雙蹤顯示功能。可將測試波形與之前保存的波形進行對比。
具有波形擴展比例功能。改變波形比例，可擴展波形進行準確測試。
可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
具有根據不同的被測電纜隨時修改傳播速度功能。
小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

D、主要技術指標

遠測試距離：32Km (明線可達100千米)
探測盲區：1m
讀數分辨率：0.1m
功耗：5VA
使用條件：溫度 0℃～＋40℃，濕度　20～90%RH
體積：225×165×125mm3
重量：2kg

E、儀器的選型

型號名稱	工作原理	用途	適用故障類型
KVDL-I電纜故障測試儀	脈沖法	測量故障距離	短路、斷路、接地、高阻
KVDL-II電纜尋跡及故障定位儀	電磁感應、跨頻電壓法	尋找地埋電纜的路徑及準確定點	斷線、接地
KVDL-III直流高壓裝置	閃絡法	查找故障點	高阻故障

電力行業測試高壓電纜故障通常配這三臺設備，確保能找出的有類型的故障。
