帶電電纜識別儀使用技巧
| 作者：陜西意聯電氣 | 標簽： 電纜識別儀
帶電電纜識別儀主機的基本原理是，由主機產生一特殊頻率的電流信號，此信號加于被測電纜上，在被測電纜的周圍產生一個以被測電纜為圓心的環形磁場，利用本儀器的探測器沿著電纜接收這個特殊的電流磁場，當接收到的信號zui強時，此電纜即為被尋找的電纜。本儀器的探測器有一個增益轉換開關，用來仔細區別信號的強弱，“增益I”為弱信號，“增益II”為強信號。

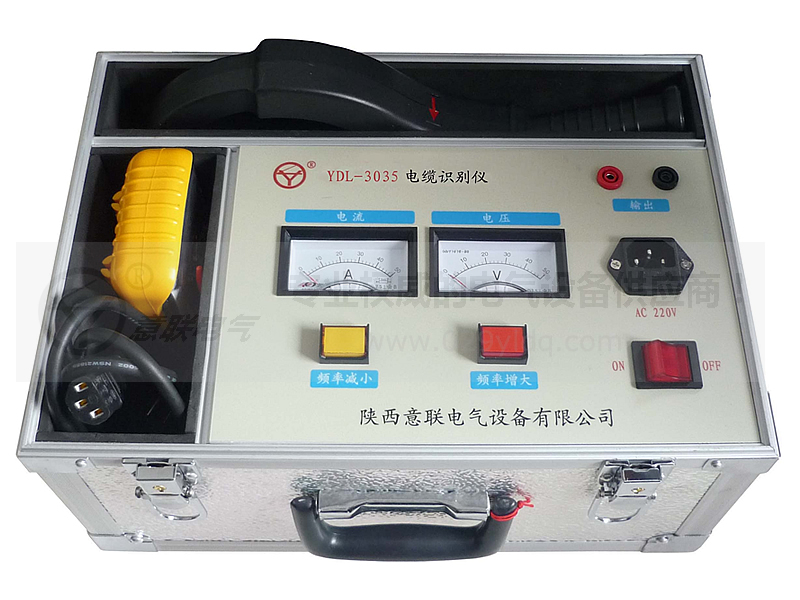

帶電電纜識別儀由主機和探測器二部分組成，主機主要產生特殊的脈沖調制信號，加至停運行的被尋找電纜上，由探測器在現場尋找被測電纜，當探測器檢測到施加特殊信號的電纜時，探測器發出斷續聲光提示，探測器上電表指針與施加信號調制頻率同步擺動，其它電纜上由于探測到信號太小，通過電表指示幅度與聲光信號的強弱很容易尋找出被尋找的電纜。
帶電電纜識別儀使用技巧：
a、 使待尋找電纜處于不帶電狀態，并找出該電纜的始端。
b、 將主機信號“輸出A”端子輸出夾，夾于被測電纜無故障芯線上�！拜敵鯞”端子輸出夾，夾于配電室系統地上。
c、 將被測電纜兩端接地線全部拆掉。
d、 將被測電纜終端同同一芯線接于系統地上，而且要接地可靠。接線如圖3。
e、 接通主機電源，打開電源開關，使主機產生的調制信號送至被測電纜，調節輸出，使電流表有指示輸出，且不要輸出太大。
f、 右手食指扣住探測器電源開關，將探測器探頭接近被測電纜，同時轉換增益開關，使聲、光及電表指示達到要求，然后再帶探測器到要尋找的位置，同樣將探測器接近每一條待測電纜，當尋找到被測電纜時會有很明顯的區別，碰到特殊場合通過轉換增益開關來提高探測器的可判斷性。
