YLBXZ系列變頻串聯諧振耐壓試驗裝置設備

▍  簡要說明  　↴

　　對于大型發電機、變壓器、GIS、交聯電纜等電容量較大的試品的交流耐壓試驗，需要大容量的試驗變壓器、調壓器及電源，現場往往難以辦到，即使有試驗設備，也需動用大型汽車等，費時費力。在此情況下，需要根據具體情況采用串聯諧振的方法進行試驗。

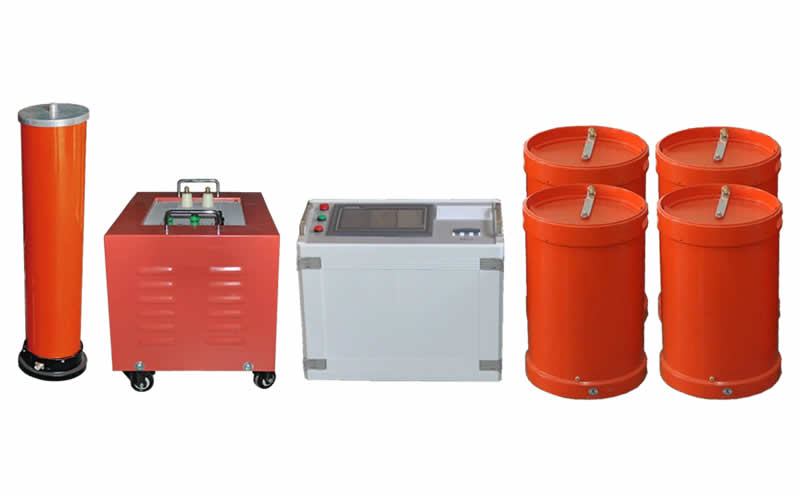

　　YLBXZ系列變頻串聯諧振耐壓試驗裝置設備是陜西意聯電氣專門針對10kV、35kV、110kV交聯電纜及電力系統（包括水力發電機、主變、母線、GIS等）的交流耐壓試驗設計制造的。變頻串聯諧振主要由變頻控制電源、勵磁變壓器、電抗器以及電容分壓器組成。電抗器采用多只分開設計，可以同時滿足高電壓、小電流的設備試驗條件要求以及類似10kV電纜這樣低電壓的交流耐壓試驗要求。變頻串聯諧振試驗裝置具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓試驗裝置設備。

▍  功能特點  　↴

■　變頻串聯諧振具有過壓、過流、零位啟動、系統失諧（閃落）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析。
■　整個裝置單件重量很輕，zui大不超過40kg，便于現場使用。
■　變頻串聯諧振試驗裝置具有全自動模式、手動模式、自動調諧及手動升壓共四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
■　能及時存儲打印和異地打印數據，方便的幫助用戶識別和查找。
■　耐壓試驗裝置設備自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時彩色液晶大屏幕顯示掃描諧振、升壓、記時曲線方便使用者直觀了解是否找到諧振點。
■　采用DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。采用32位嵌入式微處理器作為主控核心，嵌入迷你型操作系統。

▍  技術指標  　↴

❑ 額定電壓：根據試驗對象選擇對應裝置；
❑ 輸出電壓波形畸變率：<1.0％
❑ 允許連續工作時間：額定條件下一次性工作30分鐘，在對電纜耐壓時，滿足連續工作60分鐘
❑ 串聯諧振耐壓裝置自身品質因數：Q>50
❑ 電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
❑ 輸入電源：單相380V/220V
❑ 頻率調節范圍：30Hz～300Hz
❑ 系統測量精度：1.5％
❑ 裝置具有過壓、過流、零位啟動等保護功能

▍  使用串聯諧振的優點  　↴

（1）所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

（2）設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

（3）改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

（4）防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

（5）不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

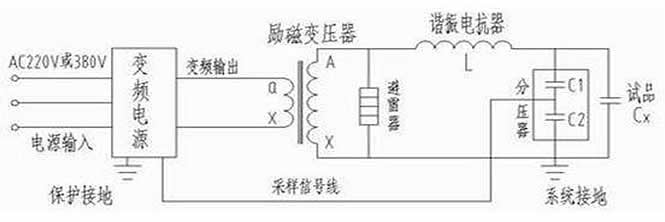

▍  串聯諧振試驗接線示意圖  　↴

▍  諧振裝置參數選擇  　↴

⊡ 試驗電流： I=2πfCU×10-3 (A)
⊡ 頻率的選擇(HZ)：
　　 發電機——50HZ，取50HZ；
　　 變壓器――45~65HZ，取50HZ；
　　 GIS、開關、母線――30~300HZ，取45HZ；
　　 電力電纜：30~300HZ，取35HZ。
⊡ 電壓的選擇(kV)：按照規程要求，確定zui高試驗電壓。
⊡ 電容量的選擇：根據被試品zui大電容量確定
⊡ 裝置zui大容量：P=UI×1.25 (kVA)

▍  常見試品容量  　↴

被試品	電容量
電力變壓器1-100MVA	1-6MVA：3000-10000pF
	10MVA：5000-12000 pF
	20MVA：7500-15000 pF
	60MVA：13000-20000 pF
	100MVA：15000 Pf-20000 pF
電容式電壓互感器	3000-5000 pF
高壓斷路器、電流互感器、電磁式電壓互感器	100-1000 pF
開關（普通和SF6）	300-1000 pF
高壓導管	50-600 pF
絕緣子	<100 pF
絕緣工具	10-100 pF
架空導線及母線（每米）	8-10 pF

35kV及以下電纜單位電容量
