繼電保護測試儀工作原理:當電力系統發生故障的時候，就伴隨著電流增大和電流和電壓間的相位變化及電壓降低。繼電保護就是以這種變化的物理量為基礎而產生，并反應相應故障的電力系統要件。根據反應物理量的不同，可構成以下這些種不同類型的繼電保護：
1、反應電流變化，例如定時限過流、電流速斷、反時限過流和零序電流保護等。
2、反應電壓改變的，例如欠電壓保護和過電壓保護。
3、既反應電流又反應電流、電壓間相位變化，例如方向過流保護。
4、反應電壓與電流的比值，即反應故障點至保護安裝處阻抗，例如距離保護。
5、反應輸入電流、輸出電流差，例如差動保護。

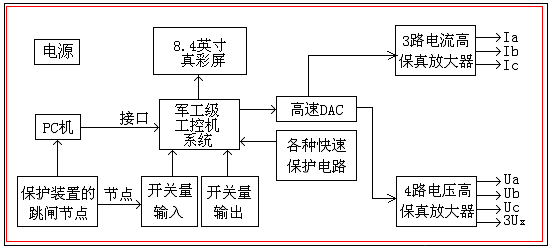

微機繼電保護測試儀原理圖如下：它是以軍工級嵌入式工控機系統為核心，采用高速D/A數模轉換，具有很強的信號處理能力，可以產生每周波2000點，所以暫態響應速度很快，電流上升與電壓下降時間小于100ms，可以滿足有關標準提出小于200ms要求。再加上采用進口數控高保真功率放大器，波形無紋波、無過沖，交流電流、電壓、同步性很好，使四路電壓、三路電流輸出更穩定、精度高，多重軟、硬件保護功能又使測試儀具有很好的可靠性。特別是小信號波形及精度處理優于同類產品。

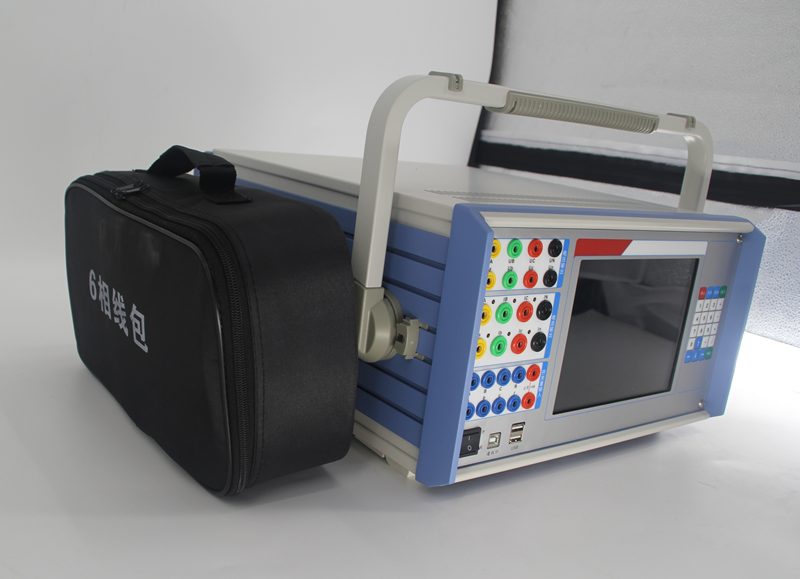

繼電保護測試儀接線方法：操作板塊分為軟件操作與硬件操作，2個板塊操作內容不一樣，操作方法也不一樣。微機繼電保護測試儀硬件操方法如下：
a.在繼電保護測試儀電源關閉情況下，將導線從電壓輸出端子和電流輸出端子接至被測裝置上，并將裝置的動作接點接入開入量端子。
b.如果有需要也可將鍵盤、鼠標、打印機等連接到相應位置。
c.將220V/50Hz交流電源接入測試儀電源插口，確認接線無誤后，打開測試儀電源。
d.當相應軟件啟動完成，如工控機啟動、功放、dsp等準備就緒，方可開始試驗。如果需外接PC機，擇婿將各接口連接好再進行啟動。
e.試驗前或者試驗中若要消除模擬量輸出直流零漂，可由軟件進行直流零漂校正。
f.當試驗過程中出現故障，報警燈亮?xí)r，報警聲響起時，測試儀停止輸出，測試程序顯示報警時應立即排查，當故障解除后方可繼續試驗。
g.試驗結束后應先關閉電源，再去拆其他接線。

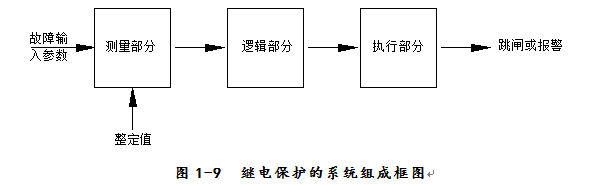

繼電保護的基本原理和構成方式：各種類型的繼電保護，在組成上一般都具有測量、邏輯部分及執行部分等三大部分。
1、執行部分 執行邏輯運算做出的決定，將邏輯運算結果通過電氣執行回路完成報警、跳閘或保持不動作。
2、測量部分 它主要完成對被保護對象工作狀態的一個或幾個物理量的采集工作，并將采集結果與保護整定相比較，比較結果將用于下一步的邏輯運算。
3、邏輯部分 根據測量與整定的比較結果，由邏輯作出判斷，以決定保護裝置采取何種反應。
因而繼電保護三大組成部分缺一不可，只有三大部分的準確、合理、協調、配合才能使繼電保護滿足電力系統要求，做到快速、準確、靈敏、可靠地對故障狀態做出反應。
