由于電纜所在的環境比較復雜性，其會對電纜檢測數據造成很大的影響。所以需要對電纜故障檢測波形詳細得進行分析。下面給小伙伴們分享一下電纜實操波形分析的案例，希望廣大朋友在實際應用中，對照經典波形深刻體會，找到規律，最后作到熟練判斷。

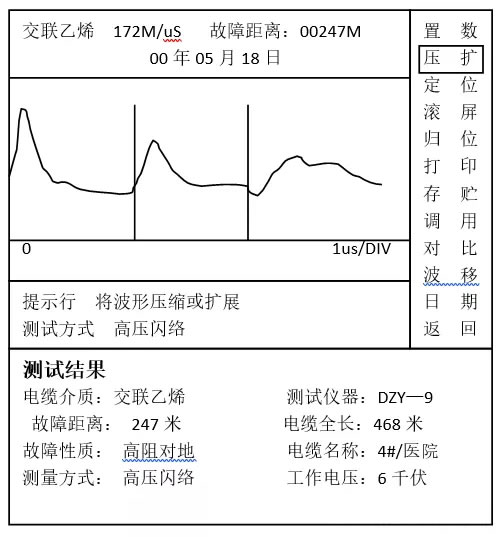

典型的閃絡測試波形，故障在測試電纜中段，故障放電充分，上升沿下降沿明顯判讀容易。

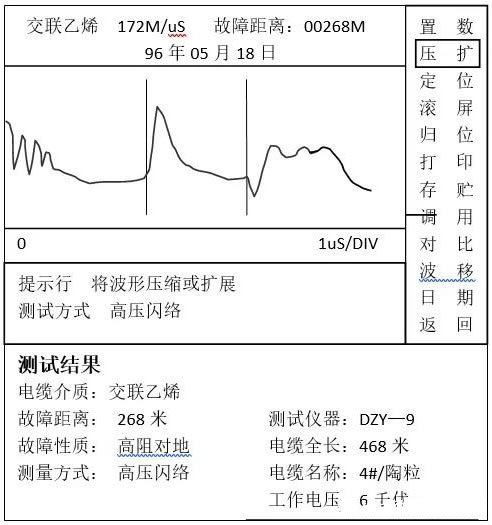

該電纜測試波形為故障點距離測試端較近的中間段波形，波形幾乎無延遲，近似于震蕩的正弦波，其中第一個波形較易判斷，上升及下降沿非常明顯。

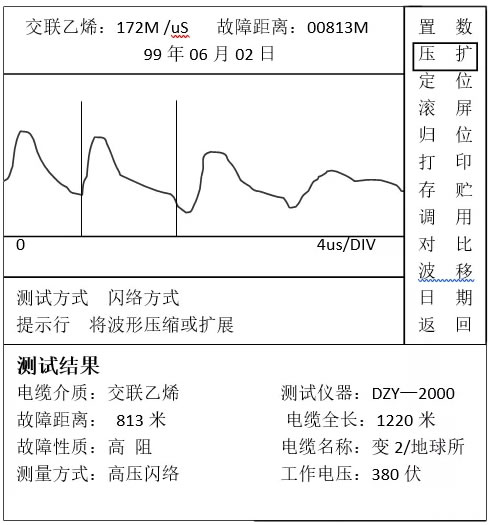

該電纜測試波形為故障點距離測試端較近的中間段波形，波形幾乎無延遲，近似于震蕩的正弦波，其中第一個波形較易判斷，上升及下降沿非常明顯。

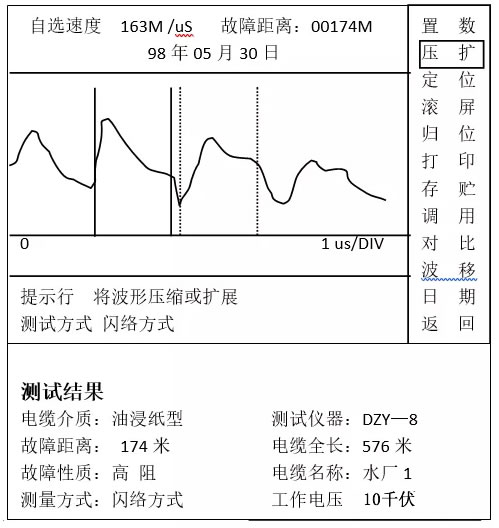

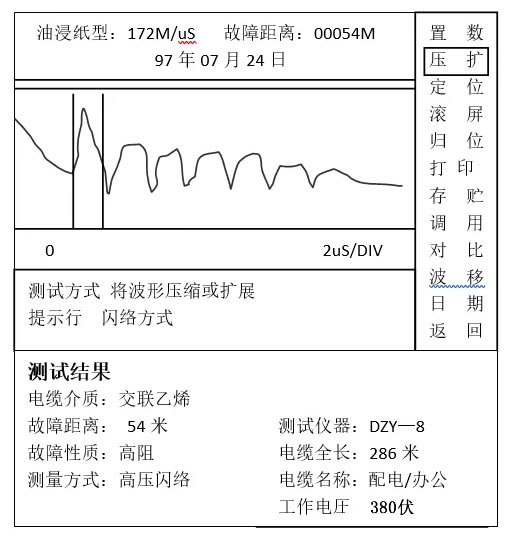

該電纜測試波形為典型的故障點在中間段且距離較遠的波形，中間延遲很長，從延遲可以看出距離很長，該類波形較易判斷。
總之，對各種電纜故障測試過程中，正確地分析波形，是快速完成粗測定點的關鍵。不論故障波形多么復雜，歸納起來，不外乎上面講到的各種測試波形的變形。
