電纜故障定位儀說明書(圖文詳解)


| 作者:陜西意聯電氣 | 標簽: 電纜故障定位儀

電纜故障定位儀說明書(圖文詳解)


  電纜故障定位儀說明書:電纜路徑儀用于完成地埋電纜的埋設路徑及埋設深度的探測。在確定電纜全長及故障長度后,為了找到電纜故障點的大致范圍,在沒有相關電纜路徑的記錄時,需要首先尋測電纜路徑。


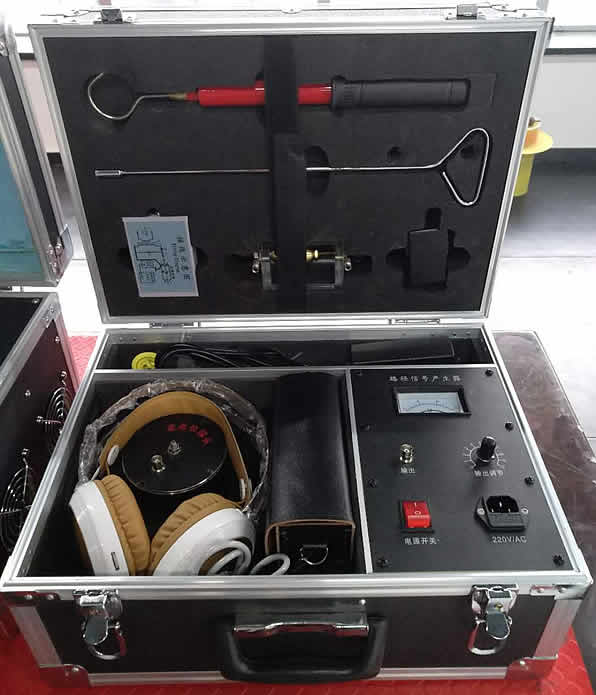

  電纜故障定位儀分為兩部分:路徑信號號發射源和路徑信號接收定位儀。該設備具有輸出功率大,阻抗匹配性能好,過流、過壓保護功能完善,使用方便,安全可靠等特點。是尋測電纜埋設路徑的主要設備,是電纜故障探測儀主要配套設備之一。路徑儀與定點儀配合使用,可以準確尋測電纜埋設路徑。


一、路徑信號發射源主要性能參數

* 信號頻率:12KHz正弦信號。
* zui大發射功率:Pmax=20W。
* 發射效率:η=98%。
*  LED實時輸出功率監測,有利于判斷接線是否良好,確保路徑信號成功發射!
* 發射機保護:過壓保護及短路保護,允許發射線長時間短路。
* 輸出功率等級:12級。
* 適配阻抗范圍:4Ω~2ΚΩ。

* 供電方式:19V 4A電源適配器。


二、路徑信號接收定位儀主要性能參數

* 接收路徑信號:12KHz正弦信號。
* 接收靈敏度:-90dBmW。
* 路徑尋側方法:峰值法、谷值法(面板上一鍵切換)。
* 測深方法:45度角法。
* 路徑信號指示:十級LED強度指示及蜂鳴提示音。

* 供電方式:9V單節堿性干電池。


三、路徑儀操作方法

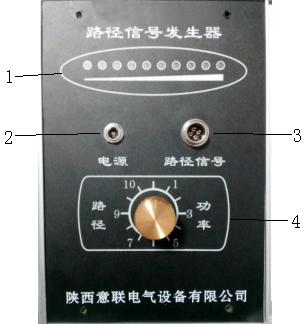

1、發射源面板示意圖(圖3.1)
1)、輸出功率指示:亮燈越多說明功率越大。
2)、電源輸入:使用時把電源適配器的輸出端插入,適配器為發射源供電。
3)、信號輸出:發射信號輸出端,使用輸出線接至電纜。

4)、功率調節:分為12檔,用于調節輸出功率大小,對應數值愈大表示輸出功率大,與輸出功率指示相對應。

路徑發射源面板示意圖

路徑發射源面板示意圖(圖3.1

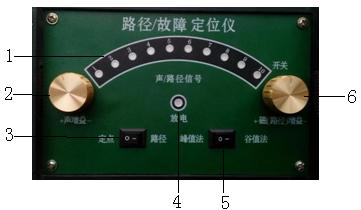

2、路徑/故障定位儀面板(圖3.2)

路徑定位儀面板

路徑定位儀面板(圖3.2)


1)、信號指示燈:指示各種狀態下信號強度,依次為1到10。
2)、聲增益:升信號強度調節旋鈕,順時針為增加,逆時針為減小。
3)、定點/路徑開關:信號接收定位儀工作模式轉換,左邊是定點模式,右邊是路徑查找模式。
4)、放電指示燈:電磁信號指示燈,接收到故障點放電電磁信號時亮。
5)、路徑信號尋找模式轉換開關:切換尋找路徑時的信號峰/谷值方式。
6)、開關/磁(路徑)增益:接收定位儀開關,并控制接收到的路徑/故障點電磁信號的強弱。


路徑定位儀背面


路徑定位儀背面

3、信號輸出線(圖3.3)

發射源信號輸出線示意圖

發射源信號輸出線示意圖(圖3.3)






  信號輸出線是一條一端航插,另一端兩個夾子的連接線。使用時,紅色鱷魚夾接電纜芯線,黑色鱷魚夾接地線,另一端插入反射源面板上“路徑信號”輸出即可,輸出連接電纜如圖3.4所示。

路徑信號發射源工作接線示意圖

路徑信號發射源工作接線示意圖(圖3.4)

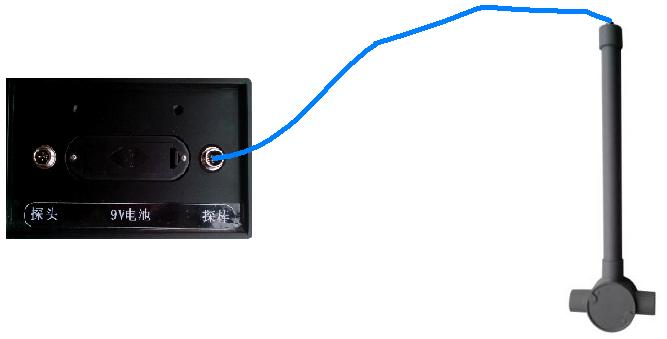

4、信號接收連接線(圖3.5)

信號接收連接線示意圖

信號接收連接線示意圖(圖3.5)


  信號接收線為雙端4芯航插插頭線,將信號接收線一端插入路徑/故障定位儀背面的“探棒”接口,另一端插入路徑信號傳感器的信號接口。


5、路徑信號傳感器(圖3.6)

信號傳感器

信號傳感器(圖3.6)



6、操作步驟(圖3.7):

路徑信號接收系統連接示意圖

路徑信號接收系統連接示意圖(圖3.7)


1)、將路徑信號輸出線插頭插入路徑信號發射源面板上的“路徑信號”接口,另外一端紅色夾子夾到電纜始端的電纜芯線/鎧裝上面(此時電纜始端的鎧裝已經從接地體上拆下),黑色夾子夾到電纜始端附近的接地樁上。
2)、將電纜終端的電纜芯線/鎧裝可靠接地,確定可靠接地后方能發射信號。
3)、將發射源面板上“路徑功率”旋鈕調到“1”檔位上。
4)、將隨機附帶的電源適配器連接至發射源面板上“電源”接口。
5)、調節“路徑功率”旋鈕,逐漸增大輸出功率,當輸出功率滿格時,將旋鈕位置再倒退一級,完成路徑信號發射。如果調節到任何一個檔位上輸出都不能滿格,那么讓旋鈕停留在亮燈個數zui多的那個檔位上。

注意:在3檔以上的檔位超出了人體的安全電壓36V。請不要在其它檔位,尤其是較高的檔位上面用手觸及紅黑夾子,謹防觸電!

6)、將信號接收連接線一端插入路徑/故障定位儀背面的“探棒”接口,另一端插入路徑信號傳感器的信號輸入口。
7)、打開路徑/故障定位儀的電源開關,開機8秒內信號指示燈顯示電池電量讀數,電量多數低于“7”時需更換電池。

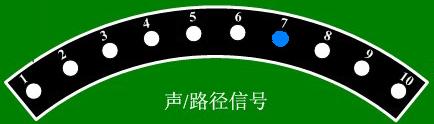

開機電量讀數示意圖


開機電量讀數示意圖


8)、把“定點/路徑”模式開關切換到“路徑”模式,此時信號指示燈指示為接收到的路徑信號的強弱。

9)、“峰值法/谷值法”一般選用“峰值法”。

10)、將“磁(路徑)增益”順時針旋轉,直到不能旋轉。

11)、從電纜始端開始,繞過障礙物,在電纜可能鋪設的位置找尋電纜的走向。


方法如下:

將路徑信號豎直天線與地面保持垂直,在可能出現電纜的位置呈“S”形行走,當向某一個方向連續移動時信號增強,信號指示燈指示數字及定位儀內部蜂鳴器響聲增大,則繼續朝此方向移動直到信號達到zui強點,停在此處,然后在保持豎直天線與地面垂直的同時,旋轉水平天線,當信號zui強時,電纜即在天線的正下方,并且沿與水平天線垂直的方向延伸。

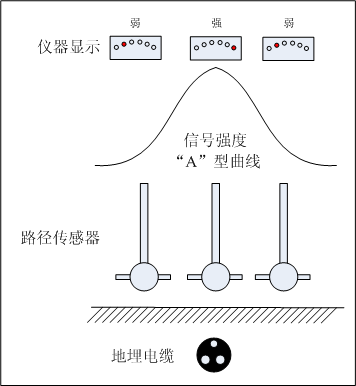

峰值法信號特點圖
峰值法信號特點圖(圖3.8)

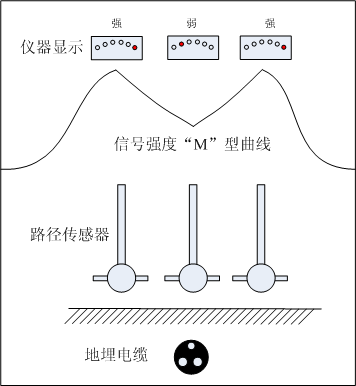

谷值法信號特點

谷值法信號特點(圖3.9)


  如圖峰值法(圖3.8)尋找路徑時,在同一空間位置上,水平天線和電纜走向垂直時,信號zui強;當水平天線始終垂直電纜走向時,距離電纜越近,信號越強。當某點處信號較強,而附近兩邊信號較弱,呈現“A”型變化規律時,則較強點即為電纜正上方,此時信號指示燈指示數字和蜂鳴器響聲zui大。


  如圖谷值法(圖3.9)尋找路徑時,保持豎直天線與地面垂直,在離地等高的平面上,向各個方向平移路徑傳感器,當某點處信號較弱,而附近兩邊信號較強,稍遠的兩邊均減弱,呈現“M”型的變化規律時,則較弱點即為電纜的正上方,此時信號指示燈指示數字和蜂鳴器響聲zui小。

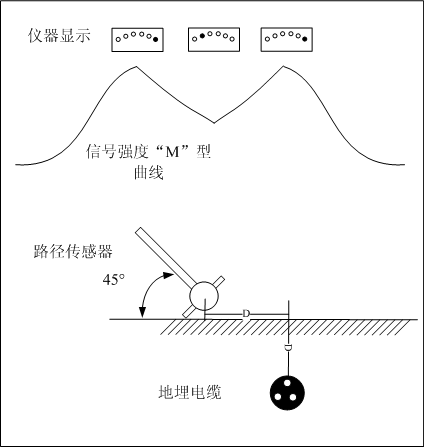

  如需對電纜的埋深測試,可以采用45°角法測試(圖3.10)。測試深度時,儀器的設置與谷值法的設置相同,首先找到電纜正上方,并且明確電纜走向后,在電纜正上方將路徑傳感器向與電纜走向垂直的方向傾斜45°角。然后保持角度不變向此方向平移,當出現“M”型信號特征的較弱點時,從電纜正上方平移過的距離就是埋設深度。



45°角測深

圖3.7 45°角測深(圖3.10)
