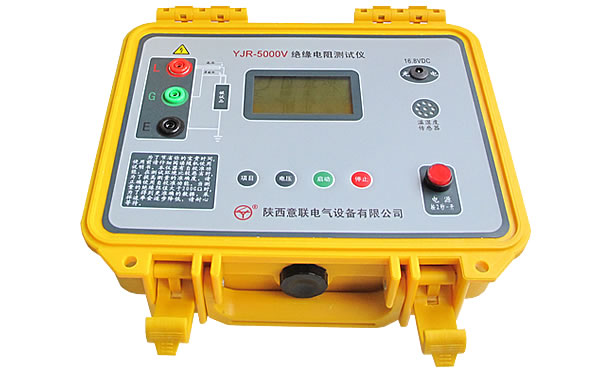

YLJR系列絕緣電阻測試儀

▍  簡要說明  　↴

---

　　絕緣電阻測試儀一般又稱為兆歐表或搖表，是電工常用的一種測量儀表，主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻，以保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。

　　YLJR系列絕緣電阻測試儀是陜西意聯電氣根據用戶需求 新研制的一款新型絕緣電阻測試儀，主要采用傳統的流比計法測量絕緣電阻，并結合AD電路進行數字化計算，實現直接測量及計算功能。其廣泛應用于變電站、發電廠的設備檢修，對高壓電器設備如：變壓器、電抗器、電容器、斷路器等進行絕緣電阻、吸收比、極化指數的測量。

▍  功能特點  　↴

---

　✦　 全中文萊單，128x64中文圖形黃綠色背光，陽光下清晰顯示。
　✦ 　具有自校準功能，在待機界面長按停止鍵，按信息提示操作即可校準完畢。當測試精度不夠準確時可使用該項。（必須按提示操作）
　✦　 采用8位單片機控制，全中文操作界面，可自動完成吸收比、極化指數的測量；具有耐壓測試、快速測試等功能選項。
　✦ 　輸出功率大，短路電流大于5mA，即給負載的充電電流為5mA。
　✦ 　采用新型電路設計，引入數字濾波技術，抗干擾能力強、適用于復雜高壓現場測量。
　✦ 　電磁兼容設計，抗沖擊能力強、安規塑殼、攜帶方便。
　✦ 　內置大容量2600mAh可充電鋰電池組。智能化充電電路，電池使用壽命長。
　✦ 　具有短路、過載、放電等故障保護功能，并以聲響和文字信息提醒用戶。
　✦ 　儀表外殼采用注塑防水箱，結構堅固，方便攜帶。

▍  技術參數  　↴

---

　✦ 　電阻測量范圍：2500V（0-500GΩ）；5000V（0-1000GΩ）；10000V(0-2000GΩ)；
　　　精度±5%士2字。
　✦ 　電壓測量范圍：0~1500VDC士2%士2字；0~750VAC士2%士2字
　✦ 　輸入阻抗：80MΩ。
　✦ 　溫度測量：-40℃~100℃士0.5℃；
　✦ 　濕度測量：0%RH~99.9%RH土2%RH
　✦ 　電壓輸出：4檔位固定電壓輸出，精度：士5%。
　✦ 　輸出電流：3mA，5mA，誤差：±0.5mA。
　✦ 　內置電池：16.8V/2600mAh。
　✦ 　外配充電器：輸入100-240VAC50/60HZ。
　✦ 　保護功能：具有短路、過壓、過流、電池欠電、負載短路保護報警和信息提示功能10分鐘無動作自動關機。
　✦ 　試品快速放電：容性試品放電速度1uF/1s。正常情況下，放電時間不超過2秒。

▍  絕緣電阻測試儀表型號  　↴

---

型號	電流	輸出電壓	測量范圍及誤差	尺寸
YLJR-2500V	5mA	250V；500V； 1000V；2500V	0-500G Ω； 士5%士2字	400 x 320 x 1 70
	3mA
YLJR-5000V	5mA	500V；1000V； 2500V；5000V	0-1000G Ω； 士5%士2字	400 x 320 x 1 70
	3mA
YLJR-10000V	5mA	1000V；2500V； 5000V；10000V	0-2000G Ω； 士5%士2字	430 x 360 x 1 80

▍  測試項目  　↴

---

　✦ 　吸收比：用于專項吸收比測量。測試時間到達60秒鐘后關閉高壓，顯示吸收比、15秒和60秒的電阻值。
　✦ 　極化指數：用于專項極化指數測量并可對吸收比進行動態顯示，特別適用于大型主變實驗；測試時間到達10分鐘后關閉高壓。測試過程中時間到達60秒鐘，顯示吸收比、15秒和60秒的電阻值；測試時間到達10分鐘后，自動關閉高壓，顯示極化指數、吸收比的各項參數。
　✦ 　快速測試：（在測試純電阻或進行檢驗時建議使用該選項）專用于非容性試品的快速測量。測試速度快，只顯示電阻值和輸出電壓值。
　✦ 　絕緣測試：可連續測量，特別適用于大型主變故障判斷，可動態顯示R15S、R60S的阻值；測試時間到達60秒鐘后，每一分鐘自動記錄測試值。

▍  絕緣電阻測試儀使用方法  　↴

---

　　開機: 按住紅色電源開關,顯示屏顯示公司名稱后放開,如果按的時間太長(>3秒),儀器會自動關閉。（如果電池電量比較低，則按的時間要長點，連續的開關機，中間間隔要大于20秒鐘，否則無法正常開機。
　　關機: 按住紅色電源開關,有聲音提示,聲音消失后,放開電源開關即可,如果沒有關閉,按的時間達到4秒以上也可自動關閉。
A、儀表開機顯示。

　　如果電池電量低，儀表將以聲響提示并顯示提示信息：“電量不足，請充滿電后再使用。”提示信息顯示10秒后自動關機。
B、之后顯示中文選擇菜單，可根據不同需要進行選擇

　　按【項目】鍵，在項目處選擇并顯示：吸收比、極化指數、快速測試、絕緣測試四種測試方式。
　　按【電壓】鍵，可在電壓處選擇并顯示：500V、1000V 、2500V、5000V四  檔輸出高壓。
