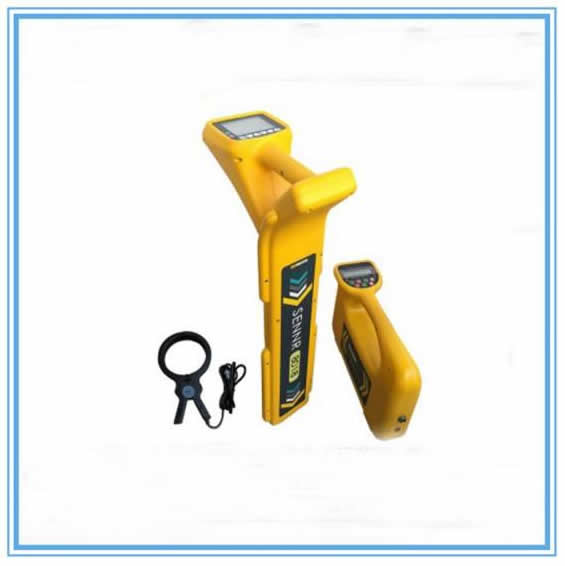

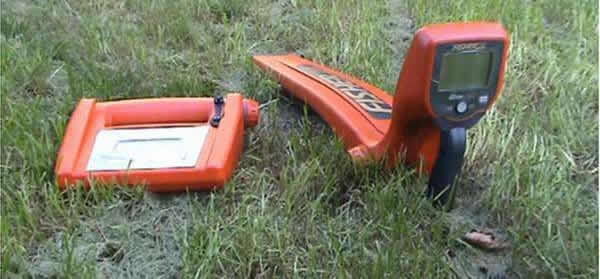

　　地下管線探測儀由一臺發射機和一臺接收機構成，用于地下管線路由的準確定位、深度測量和長距離的追蹤。地下管線探測儀采用了雙水平線圈和垂直線圈電磁技術，提高了管線定位定深的精度和目標管線的識別能力，在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位。因而地下管線探測儀在電信、網通、移動、聯通、鐵通、電力、自來水、煤氣、物探、石化和市政等行業得到了廣泛的應用。

1、測定地下管線的路由；

2、測定地下管線的埋深；

3、通過電流方向測試準確判斷目標管線的路由和埋深；

4、借助電流蜂鳴聲直接判斷管線的路由。

地下管線探測儀的工作原理：

　　將發射機白色信號線與管道連接，綠色信號線與大地連接，由PCM大功率發射機，向管道發送近似直流的4Hz電流和128Hz/640Hz定位電流，便攜式接收機能準確地探測到經管道傳送的這種特殊信號，跟蹤和采集該信號，輸入微機，便能測繪出管道上各處的電流強度。分析電流變化，實現對管道防腐層絕緣性的評估。地下管線探測儀

　　電流強度隨著管道距離的增加而衰減，在管徑、管材、土壤環境不變的情況下，管道防腐層對地絕緣越好，施加在管道上的電流損失越少，衰減亦越小。如果管道防腐層損壞，如老化、脫落，絕緣性就差，管道上電流損失就越嚴重，衰減越大。分析電流的損失，實現對防腐層破損狀況的評估。

地下管線探測儀的技術特點

１.具有150W大功率發射機，采用4Hz近似直流的信號電流128Hz/640Hz定位電流。

２.具有管線儀全部功能，可以對長輸管線定位、定深，測電流強度（CM）和確定電流方向（CD）。一次連接，測試距離可達30km。

３.配上A字架，可以將防腐層破損位置定位在幾厘米之內

４.電流測繪系統對埋地長輸管道（石油、燃?xì)猓┤我忾L度管段的防腐層破損狀況進行評估

５.采用多頻管中電流法，應用外防腐層檢測專用軟件，可確定防腐層絕緣電阻大小

６.適用于不同管徑，不同鋼質材料，不同防腐絕緣材料，不同環境的埋地管道

７.快速評估，只需按一下鍵，采集數據，其余工作全部由軟件和微機完成

８.接收機可以儲存100個電流讀數，可直接利用軟件將收集到的數據下載到電腦上打印成圖形

９.非接觸式探測和評估，無需開挖地下管線

１０.操作簡便，一個人操作即可

１１.發射機有過壓、過載、過熱保護功能

１２.可與全球定位系統兼容，RS232微機接口，可使用充電直流電源，還可使用220V交流電

地下管線探測儀主要特點：

1、采用 新集成電路和信號處理技術以達到優異的測試性能

2、測量信號的發送有:

（1）注入法：在有注入點的管線上直接注入信號，該方法測量精度高、抗干擾能力強；
（2）感應法：在鐵路、煤氣、物探、線纜等無注入點的管線上探測路由和埋深；

（3）鉗夾法：可用于可接觸管線的信號加載，如監測井下管線、架空轉直埋。并可配合接收機的聽診功能實現復雜管線的準確識別。

3、多種深度測量方法滿足不同環境要求：雙線圈直讀法測量、70%法間接測量

4、不同的定位模式供用戶選擇：峰值模式、谷值模式

5、管線電流顯示功能

6、接收測量狀態自動調節功能

7、接收機在手動測量狀態下具有蜂鳴提示音

8、信號10W大功率輸出，保證了更遠的探測距離和探測深度

9、自動檢測顯示電池的電壓，欠壓報警并自動關機

10、實時監測信號發射強度大小

11、診器和鉗夾功能：用于復雜管槽中管線的準確

地下管線探測儀主要指標

1、發射機技術參數
注入模式480Hz  31KHz
感應、鉗夾模式31KHz
輸出電壓0-400VP-P根據絕緣情況自動/手動調節
輸出波形  正弦波
電源   12VDC 4.5AH 鋰電池

大輸出功率  10W

2、接收機技術參數

接收靈敏度 I≤100μA@1M
對50HZ干擾防衛度 ≥100db
功耗 <1.0W
供電電源 12V 1.5AH 鋰電池
大測試埋深  4.5米
測試埋深誤差  ±0.05h±5CM （h為光纜的埋深）
測試路由誤差 ≤5cm
測試線路絕緣程度 ≤25MΩ
利用注入法測試管線路由及埋深有效長度 不小于20Km （正常情況下）。
利用感應法測試線路路由及埋深有效長度 不小于3Km（正常情況下）。
注:正常情況下指所測試的管線在上述測量范圍內沒有絕緣故障及其它干擾。

地下管線探測儀的實際應用：
　　實測中根據對應的電流變化曲線，對防腐層狀況進行評估及其對應的典型電流變化曲線。
