用YL低壓電纜故障測試儀怎樣查找電纜故障
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀

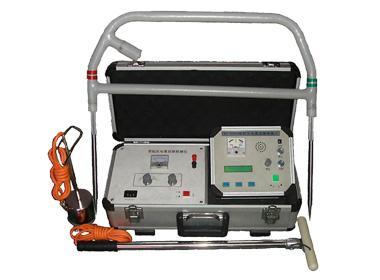

用低壓電纜故障測試儀怎樣查找電纜故障：YL低壓電纜故障測試儀系統組成 ,YL低壓電纜故障測試儀由筆記本電腦、測試系統、路徑信號產生器、路徑信號接收器和定位儀器幾部分組成，可完成電纜故障的測試和電纜資料的管理兩項任務。
筆記本電腦進行測量控制、數據處理和電纜資料管理。
故障測試系統與筆記本配合可在故障電纜一端測出故障點距測試端的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
路徑信號產生器可產生15KHZ、 大幅度30V的斷續正弦波信號，用于尋測電纜路徑。
路徑信號接收器用來接收路徑信號，查找電纜走向和估測電纜埋設深度。
定位儀用于故障點的準確定位。
YL低壓電纜故障測試儀技術性能
1、 故障測試系統
●可測試各種電力電纜的各類故障及通信電纜和市話電纜的開路、短路故障。
●可測量長度已知的任何電纜中電波傳播的速度。
●測試距離：不小于40千米
●系統誤差：小于0.5米
●采樣頻率：25MHz
●測試盲區：小于5米
●電源：交流220V±10％
2、路徑儀信號產生器。
●信號頻率：15KHz
●振蕩方式：斷續
●輸出功率：30W
●電源：220V±10％
2、定位儀
測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10 μV。
●輸入阻抗：不小于1.2KΩ。
●使用2×2000Ω耳機。
●工作電壓：9V±10％。
●使用環境溫度：-10℃～40℃
啟動Windows98后，雙擊桌面上的測試管理系統，屏幕顯示主控界面如右圖。<按“測試”按鈕進入測試方式；按“管理”按鈕進入電纜資料和測試資料的日常管理；按“幫助”進入幫助系統；按“結束”退出測試管理系統。
*部分 電纜故障測試
YL低壓電纜故障測試儀測試原理
YL低壓電纜故障測試儀采用時域反射（TDR）原理，對被測電纜發射一系列電脈沖，并接收電纜中因阻抗變化引起的反射脈沖，再根據電波在電纜中的傳播速度和兩次反射波的特征拐點代表的時間，可測出故障點到測試端的距離為：
S=VT/2式中：
S代表故障點到測試端的距離
V代表電波在電纜中的傳播速度
T代表電波在電纜中來回傳播所需要的時間
這樣，在V已知和T已經測出的情況下，就可計算出故障點距測試。端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。
YL低壓電纜故障測試儀故障測試
故障測試的基本步驟：用搖表或者萬用表測量故障電纜的絕緣電阻，判斷故障性質，確定測試方法；測試故障距離；探測故障點附近電纜埋設的路徑；定點。
本測試系統故障測試有低壓脈沖、直閃、沖閃三種基本方式，再配合不同的取樣方法，共有八種測試方式。
測試前將電纜終端頭的所有連線斷開。
測試系統的面板上有“輸入振幅”和“位移”兩個旋紐，分別用來調整下次采樣的信號幅度和上下位置。
１、低壓脈沖方式
低壓脈沖用于測試電纜中電波傳播的速度、電纜全長、低阻故障和開路故障。
將測試系統的通信連線與筆記本電腦后面的串口連接，電纜的故障相（被測相）與地線分別接到水阻盤的紅、黑接線柱，水阻盤的輸出與測試系統的輸入相連。也可直接將測試系統的輸入線與故障相及地線相連。
●測速度
對于有些電纜，電波傳播的速度未知，必須通過測試來確定。但測試前必須知道電纜的全長。
在“測試方法”菜單選擇“低壓脈沖”“測速度”，根據電纜的長度選擇“0.2μs”或“2μs” ，一般500 m以下用0.2μs。鍵入電纜全長后按“采樣”鍵，配合調整“位移”和“幅度”旋紐，使信號的幅度和基線處于便于觀察的位置。
移動游標至低壓脈沖的下降沿按“定位”，再移動游標至反射信號的前沿，屏幕上即可顯示此種電纜中電波的傳播速度。如果發射和接收的波形離的太近，可按“擴展”鍵將波形擴展后再計算。
●測故障
測故障時在“測試方式”菜單選擇“低壓脈沖”“測故障”，并選擇適當?shù)拿}沖寬度，按“采樣”后屏幕即顯示故障波形。
開路故障的反射信號與發送脈沖極性相同，短路故障的反射信號與發送脈沖極性相反。
注：由于測電纜全長時的接線及波形與測開路故障時完全相同，所以設計時未單獨列出測全長菜單。
低壓脈沖測試開路故障（電纜全長）和短路故障的波形如下。
2、沖閃方式
沖閃方式用于測試高阻泄漏性故障，大部分電纜故障都可以使用沖閃方式測試。
以前采用沖閃電感電壓取樣的時候比較多，現在一般采用電流取樣，因為采用電流取樣時一起不與高電壓直接連接，人身和設備的安全系數更高。如果一條電纜上有多處故障或電纜大面積受潮，可采用閃沖電阻取樣方式。
3、直閃方式
直閃法用于測試高阻閃絡性質故障。
用直閃法時一定要注意監視高壓電流，以防電流過大而燒壞高壓變壓器。
4、測試電纜路徑和埋設深度
將測試系統輸出電纜芯線接電纜的一相，地線接電纜地線（鉛包）。（如果故障相的電阻值很低。，可在輸出地線和電纜地線間串接一個幾百歐姆的電阻。）先將輸出電位器調到 小，打開電源再將幅度旋鈕調整到適當?shù)奈恢茫藭r儀器輸出一個15KHZ正弦信號，此信號在電纜周圍產生電磁場，調整路徑信號接收器的“音量”和“微調”旋鈕，使耳機里的聲音清晰、悅耳，即可尋測電纜路徑和估測電纜埋設的深度。
●尋測電纜路徑
當探棒處于電纜上方B點時，探棒的線圈與電場平行，線圈沒有切割電力線，線圈中的感應電流小，這時耳機中幾乎沒有聲音。而當探棒在A點或者C點時，耳機中的聲音較大。
由聲音較小的點所連成的線即為電纜的路徑。
●估測電纜埋設深度
將探棒在電纜上方B點右傾斜45○，然后垂直于電纜走向后退，當退到A點時，探棒正對電纜，此時耳機的聲音較小。
B點到A點的距離，也就是向后退的距離即為電纜埋設的深度。
用這種方法可以估測電纜的埋設深度。
5、故障點定位
我們使用各種測試方法已測出故障點的距離，但由于各種因素的影響，如測量誤差、電纜的余纜、拐彎等，在地面上不一定能準確地找到故障，還必須使用故障定位儀來準確定故障點。
故障定位時是利用高壓設備給電纜加一沖擊直流負高壓，用定位儀在測量出的故障點附近檢測電纜故障的放聲點。
高壓放電的時間以1秒鐘一次為宜。
打開定位儀電源，適當調節音量旋鈕，將定位儀放置在測出的電纜故障點處，應該有故障點放電的聲音，如果聽不到可移動定位儀的位置，直到耳機里的放電聲
大，此處即為故障點。
6、注意事項
●在測試電纜故障時必須遵守有關安全規則。
●在高壓測試中，一切設備都應良好接地，以免燒壞測試設備。如有條件可將高壓產生器的電源與測試儀器的電源分開。
●在有易燃物品的環境中利用高壓測試時，應有保安措施。
●每次使用電阻閃沖時，應對水阻的測值進行測量。
●注意人身安全。
●建議加高壓時將電腦的外接電源斷開，
好不用外接鼠標。
